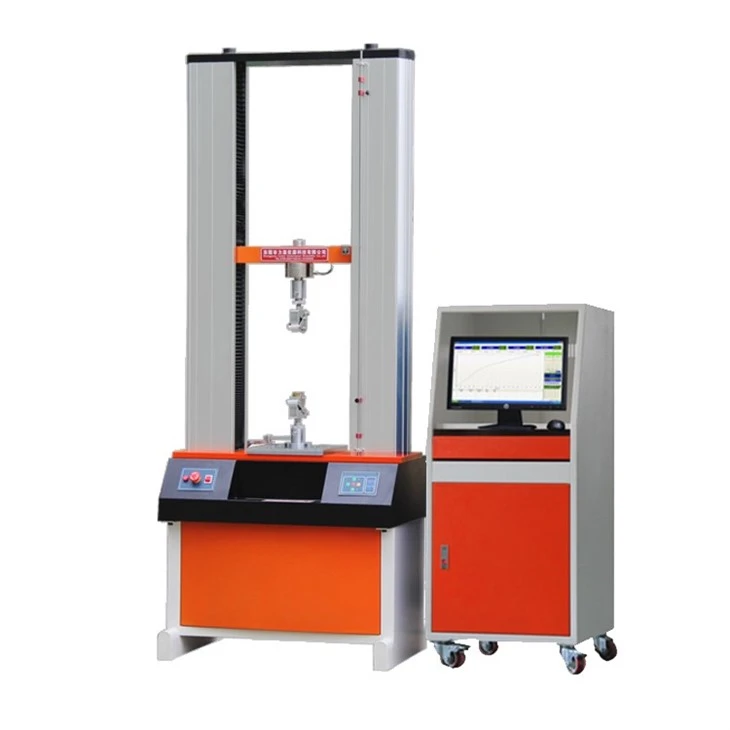

सार्वभौमिक तन्यता परीक्षण मशीन औद्योगिक-शक्ति तन्यता परीक्षण मशीन
विवरण
यूनिवर्सल टेस्टिंग मशीन एक सामग्री परीक्षण मशीन है जो तन्यता, झुकने, संपीड़न, कतरनी, रिंग कठोरता और अन्य कार्यों को एकीकृत करती है। इसका उपयोग मुख्य रूप से धातु और गैर-धातु सामग्री के यांत्रिक गुणों के परीक्षण के लिए किया जाता है। यह औद्योगिक और खनन उद्यमों, वैज्ञानिक अनुसंधान इकाइयों, कॉलेजों और विश्वविद्यालयों और इंजीनियरिंग के लिए एक आदर्श विकल्प है, गुणवत्ता पर्यवेक्षण स्टेशनों जैसे विभागों के लिए आदर्श परीक्षण उपकरण है।
एक सार्वभौमिक परीक्षण मशीन एक यांत्रिक परीक्षण मशीन है जो तनाव, संपीड़न, झुकने और मरोड़ जैसे विभिन्न परीक्षण कर सकती है। सबसे आम हैं लीवर स्विंग प्रकार और हाइड्रोलिक स्विंग प्रकार।
आवेदन
परीक्षण मशीनों के क्षेत्र में सार्वभौमिक परीक्षण मशीन गणनाओं का व्यापक रूप से उपयोग किया जाता है। इसके मुख्य अनुप्रयोग क्षेत्रों में शामिल हैं: सामग्री परीक्षण, यांत्रिक परीक्षण, निर्माण परीक्षण, भूवैज्ञानिक परीक्षण, एयरोस्पेस परीक्षण, आदि।
सामग्री परीक्षण के क्षेत्र में, सामग्री की ताकत, कठोरता, कठोरता आदि का परीक्षण करने के लिए सार्वभौमिक परीक्षण मशीन गणना का उपयोग किया जा सकता है;
यांत्रिक परीक्षण के क्षेत्र में, यांत्रिक भागों की थकान प्रतिरोध, मरोड़ शक्ति आदि का परीक्षण करने के लिए सार्वभौमिक परीक्षण मशीन गणना का उपयोग किया जा सकता है;
निर्माण परीक्षण के क्षेत्र में, निर्माण सामग्री की संपीड़न शक्ति, तन्य शक्ति आदि का परीक्षण करने के लिए सार्वभौमिक परीक्षण मशीनों का उपयोग किया जा सकता है;
भूवैज्ञानिक परीक्षण के क्षेत्र में, मिट्टी की स्थिरता, भार क्षमता आदि का परीक्षण करने के लिए सार्वभौमिक परीक्षण मशीन गणना का उपयोग किया जा सकता है;
एयरोस्पेस परीक्षण के क्षेत्र में, एयरोस्पेस उपकरणों के यांत्रिक गुणों का परीक्षण करने के लिए सार्वभौमिक परीक्षण मशीनों का उपयोग किया जा सकता है।
2.विशेषताएं
संचालित करने में आसान: यूनिवर्सल टेस्टिंग मशीन गणना का ऑपरेटिंग इंटरफ़ेस सरल और समझने में आसान है। डेटा संग्रह, प्रसंस्करण और विश्लेषण के चरणों को पूरा करने के लिए उपयोगकर्ताओं को केवल सरल संचालन की आवश्यकता होती है।
तेज़ गति: सार्वभौमिक परीक्षण मशीन की गणना स्वचालित रूप से परीक्षण डेटा को संसाधित कर सकती है, जिससे डेटा प्रोसेसिंग गति बढ़ जाती है और परीक्षण का समय कम हो जाता है।
सटीक डेटा: सार्वभौमिक परीक्षण मशीन की गणना अधिक सटीक परीक्षण परिणाम प्राप्त करने के लिए परीक्षण डेटा को फ़िल्टर और सुचारू कर सकती है।
मल्टी-फ़ंक्शन समर्थन: सार्वभौमिक परीक्षण मशीन गणना विभिन्न प्रकार की परीक्षण मशीनों का समर्थन कर सकती है, जिससे इसकी अनुप्रयोग सीमा व्यापक हो जाती है।
डेटा विज़ुअलाइज़ेशन: यूनिवर्सल परीक्षण मशीन गणना चार्ट के माध्यम से परीक्षण परिणाम प्रदर्शित कर सकती है, जिससे उपयोगकर्ता परीक्षण डेटा और परिणामों को अधिक सहजता से समझ सकते हैं।
तकनीकी मापदण्ड:
|
नमूना |
बीटी-300बी |
बीटी-600बी |
बीटी-1000बी |
|
|
|
अधिकतम परीक्षण बल (kN) |
300 |
600 |
1000 |
|
|
|
सटीकता का स्तर |
1 |
||||
|
संग्रहण विधि |
स्पोक लोड सेंसर |
||||
|
पिस्टन स्ट्रोक (मिमी) |
200 |
||||
|
क्लैंपिंग विधि |
हाइड्रोलिक |
||||
|
परीक्षण नियंत्रण विधि |
माइक्रो कंप्यूटर सर्वो नियंत्रण |
||||
|
संपीड़न परीक्षण स्थान (मिमी) |
600 |
||||
|
तन्यता परीक्षण स्थान (मिमी) |
700 |
||||
|
कुल बिजली (किलोवाट) |
1.5 |
||||
|
संपीड़न पट्ट (मिमी) |
Φ148 |
Φ198 |
Φ225 |
|
|
|
गोल नमूना क्लैंपिंग रेंज (मिमी) |
Φ10-30 |
Φ13-40 |
Φ13-40 |
|
|
|
फ्लैट नमूना क्लैंपिंग रेंज (मिमी) |
0-10 |
0-15 |
0-20 |
|
|
|
झुकने वाला आधार विस्तार (मिमी) |
50-300 |
||||
|
झुकने वाला हृदय/छड़ी व्यास (मिमी) |
50/50 |
||||
|
स्तंभों की संख्या (पेंच) |
6 कॉलम |
||||
|
मेनफ्रेम आयाम (मिमी) |
810*560*1910 |
880*570*2050 |
940*640*2250 |
|
|
|
मेजबान वजन (किग्रा) |
≈1620 |
≈2000 |
≈2600 |
|
|
|
नियंत्रण कैबिनेट आकार (मिमी) |
1010*640*840 |
||||
|
नियंत्रण कैबिनेट वजन (किलो) |
150 |
||||
|
नमूना |
कृत्रिम बोर्ड परीक्षण मशीन |
|
अधिकतम भार |
500N,1KN,2KN |
|
सटीक ग्रेड |
1 ग्रेड /0.5 ग्रेड |
|
प्रभावी माप सीमा |
{{0}}.2%~100%(1ग्रेड)/0.4%~100%(0.5 ग्रेड) |
|
सटीकता मापना |
मान ±1%/ मान±0.5% |
|
परीक्षक संकल्प |
अधिकतम भार 1/200000, स्थिर रिज़ॉल्यूशन |
|
लोड सेंसर |
बुनियादी विन्यास: सेंसर (अधिकतम भार): एक विस्तारित कॉन्फ़िगरेशन: अधिक सेंसर जोड़ सकते हैं |
|
प्रभावी तन्यता स्थान |
1000,1200,1400 मिमी (ग्राहक की आवश्यकता के अनुसार ऊंचाई बढ़ाई जा सकती है) |
|
प्रभावी परीक्षण चौड़ाई |
300 मिमी |
|
परीक्षण गति की सीमा |
0.001~500मिमी/मिनट |
|
विस्थापन माप की शुद्धता |
सहनशीलता: ±{0}}.5%/ सहनशीलता: ±0.2% |
|
सुरक्षा |
इलेक्ट्रॉनिक-सीमा सुरक्षा |
|
प्लेटफ़ॉर्म मूविंग डिवाइस का परीक्षण |
नियंत्रित करने के लिए तेज़/धीमी दो गति, जॉगिंग कर सकते हैं |
|
वापस लौटाएं |
मैनुअल या स्वचालित संचालन, परीक्षण के बाद, चलती हुई लोहा मैन्युअल या स्वचालित संचालन द्वारा उच्चतम गति के साथ प्रारंभिक स्थिति में लौट आती है |
|
अतिभार से बचाना |
अधिभार 10%, स्वचालित सुरक्षा |
|
स्थिरता |
तन्यता स्थिरता का एक सेट |
|
मशीन का आकार |
650×360×2100mmm (लंबाई*चौड़ाई*ऊंचाई)(ऑपरेटिव टेबल की ऊंचाई सहित) |
|
विद्युत प्रणाली |
पैनासोनिक एसी सर्वो मोटर + ड्राइवर |
|
बिजली की आपूर्ति |
220V,50HZ |
|
शक्ति |
0.4KW(विभिन्न मोटर का उपयोग करके बल की विभिन्न मांग के आधार पर) |
|
मशीन वजन |
(लगभग)260 कि.ग्रा |
3.तकनीकी पैरामीटर
|
नमूना |
10kN |
20kN |
30kN |
50kN |
100kN |
|
क्षमता/भार बल
|
10k |
20k |
30k |
50k |
100k |
|
लोड सटीकता |
कक्षा 1 (कक्षा 0.5 वैकल्पिक) |
||||
|
लोड रेंज |
1% - 100% एफएस (0.4% - 100% एफएस वैकल्पिक) |
||||
|
परीक्षण गति |
0.001 - 1000 मिमी/मिनट |
||||
|
क्रॉसहेड यात्रा |
1000 मिमी |
1000 मिमी |
1000 मिमी |
1000 मिमी |
1000 मिमी |
|
प्रभावी तन्यता स्थान |
700 मिमी |
700 मिमी |
700 मिमी |
700 मिमी |
700 मिमी |
|
प्रभावी परीक्षण चौड़ाई |
400 मिमी |
400 मिमी |
450 मिमी |
450 मिमी |
500 मिमी |
|
लोड रिज़ॉल्यूशन |
1/300000 |
||||
|
विरूपण माप सीमा |
1%~100% एफएस |
||||
|
विरूपण सटीकता |
±0.5% से कम या उसके बराबर |
||||
|
बिजली की आपूर्ति |
AC 220V±10%, 50Hz (ग्राहक के अनुरोध के अनुसार अनुकूलित किया जा सकता है) |
||||
